Mūsu dubultcilpas savienojumi ir izstrādāti, lai nodrošinātu maksimālu elastību un uzticamību pielietojumos, kuros nepieciešama aksiālo, radiālo un leņķisko nobīžu kompensācija. Tie ir arī mūsu ekonomiskākie savienojumi un piedāvā vairākas priekšrocības:

  • Aizsargā jutīgus komponentus no pārslodzes un nodiluma
  • Kompensē aksiālās, radiālās un leņķiskās nobīdes
  • Izdevīgs risinājums – zemākā cena mūsu sortimentā
  • Neprasa apkopi, nodrošina elektrisko un termisko izolāciju
  • Pieejami nerūsējošā tērauda varianti prasīgām vidēm
  • Pielāgojami specifiskām vajadzībām ar speciāliem urbumiem un ķīļrievām

Kad izmanto dubultcilpas savienojumus?

Dubultcilpas savienojumi ir ideāli piemēroti dažādiem pielietojumiem, kuros būtiska ir elastība un aizsardzība pret mehāniskām nobīdēm. Tos bieži izmanto mašīnbūvē, iekārtu ražošanā, kokapstrādes iekārtās, liftu konstrukcijās un citos industriālos pielietojumos.

Pateicoties spējai pārvadīt griezes momentu no 0,5 Nm līdz 5 Nm, kā arī bezapkopes konstrukcijai, tie ir universāls risinājums, ko iespējams pielāgot dažādu nozaru vajadzībām.

Kādi materiāli tiek izmantoti dubultcilpas savienojumos?

Mūsu dubultcilpas savienojumi ir pieejami vairākos materiālu variantos, lai atbilstu dažādām tehniskajām prasībām. Standarta savienojumi tiek ražoti ar alumīnija vai tērauda rumbām, savukārt nerūsējošā tērauda modeļi DKPSX un DKPSF ir izgatavoti ar nerūsējošā tērauda rumbām no materiāla 1.4404 vai DIN 1.4305.

Šie materiāli nodrošina augstu izturību pret koroziju un ir īpaši piemēroti prasīgām vidēm, piemēram, pārtikas rūpniecībā, kur ir paaugstinātas higiēnas prasības.

Vai ir iespējams pielāgot dubultcilpas savienojumus?

Jā, mēs piedāvājam arī individuāli pielāgotus risinājumus specifiskām vajadzībām. Dubultcilpas savienojumus iespējams izgatavot ar dažādiem urbumiem, ķīļrievām un citām specifikācijām, lai tie precīzi atbilstu jūsu prasībām.

Visi mūsu savienojumi tiek ražoti ar elementu no poliuretāna Hytrel®, kas nodrošina vienmērīgu materiāla biezumu un augstu uzticamību neatkarīgi no pielietojuma.

Papildu kontaktinformācija



Dubultcilpas savienojumi DKPS 2928 un DKPS 3835

Parametrs Mērvienība DKPS2928 DKPS3835
Maks. ātrums min-1 3 000 3 000
Maks. griezes moments Nm 0,5 1,5
Maks. vārpstu nobīde
– Radiālā mm ± 2,0 ± 2,5
– Aksiālā mm ± 2,0 ± 3,0
– Leņķiskā grādi ± 10 ± 10
Vērpes stingrība (Torsionālā) Nm/rad 13 25
Radiālā stingrība N/mm 13 15
Inerces moments gcm 2 41 104
Maks. spiediena (fiksācijas) spēks Ncm 100 200
Temperatūras diapazons oC -30/+80 -30/+80
Svars (aptuveni) g 33 48
Materiāls Tērauds (cinkots) Tērauds (cinkots)
Savienojošais elements Poliuretāns-Hytrel ® Poliuretāns-Hytrel ®

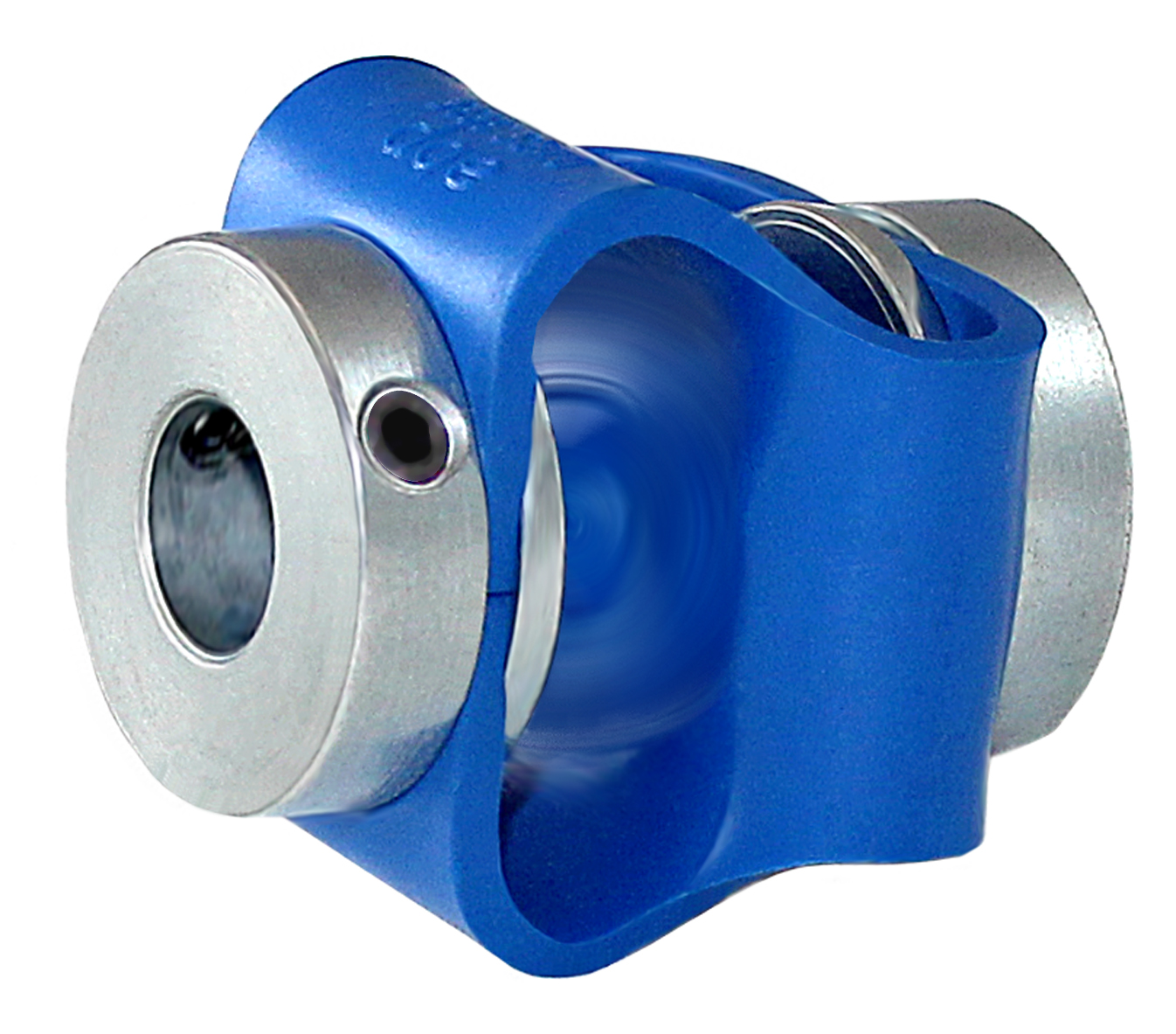

DKPS 2928

DKPS 3835

Asu diametru kombinācijas DKPS 2928

d1/d2 04 05 06 08 10
04 x x x x x
05 x x x x
06 x x x
08 x x
10 x

Asu diametru kombinācijas DKPS 3835

d1/d2 06 08 10 12
06 x x x x
08 x x x
10 x x
12 x

Dubultcilpas savienojumi DKPS 2928-SS un DKPS 3835-SS ar nerūsējošā tērauda rumbām

Parametrs Mērvienība DKPS2928-SS DKPS3835-SS
Maks. ātrums min-1 3 000 3 000
Maks. griezes moments Nm 0,5 1,5
Maks. vārpstu nobīde
– Radiālā mm ± 2,0 ± 2,5
– Aksiālā mm ± 2,0 ± 3,0
– Leņķiskā grādi ± 10 ± 10
Vērpes stingrība (Torsionālā) Nm/rad 13 25
Radiālā stingrība N/mm 13 15
Inerces moments gcm 2 41 104
Maks. spiediena (fiksācijas) spēks Ncm 100 200
Temperatūras diapazons oC -30/+80 -30/+80
Svars (aptuveni) g 33 48
Stiprinājuma materiāls Nerūsējošais tērauds 1.4305 Nerūsējošais tērauds 1.4305
Savienojošais elements Poliuretāns-Hytrel ® Poliuretāns-Hytrel ®

Asu diametru kombinācijas DKPS 2928-SS

d1/d2 06 08 10
06 x x x
08 x x
10 x

Asu diametru kombinācijas DKPS 3835-SS

d1/d2 06 08 10 12
06 x x x x
08 x x x
10 x x
12 x

Dubultcilpu savienojumi DKPS 4848-SS un DKPS 5658-SS

Parametrs Mērvienība DKPS4848 DKPS5658
Maks. ātrums min-1 3 000 3 000
Maks. griezes moments Nm 2 5
Maks. vārpstu nobīde
– Radiālā mm ± 3,0 ± 5,0
– Aksiālā mm ± 4,0 ± 5,0
– Leņķiskā grādi ± 12 ± 15
Vērpes stingrība (Torsionālā) Nm/rad 28 43
Radiālā stingrība N/mm 7 9
Inerces moments gcm 2 106 220
Maks. spiediena (fiksācijas) spēks Ncm 100 300
Temperatūras diapazons oC -30/+80 -30/+80
Svars (aptuveni) g 85 140
Stiprinājuma materiāls Tērauds (cinkots) Tērauds (cinkots)
Savienojošais elements Poliuretāns-Hytrel ® Poliuretāns-Hytrel ®

DKPSF 4848

DKPS 5658

Asu diametru kombinācijas DKPS 4848

d1/d2 06 08 95 10 12 14
06 x x x x x x
08 x x x x x
95 x x x x
10 x x x
12 x x
14 x

Asu diametru kombinācijas DKPS 5658

d1/d2 10 12 14 16 18 19
10 x x x x x x
12 x x x x x
14 x x x x
16 x x x
18 x x
19 x

Dubultcilpas savienojumi DKPS 2928-SS un DKPS 3835-SS ar nerūsējošā tērauda rumbām

Maks. ātrums Mērvienība DKPS4848-SS DKPS5658-SS
Maks. ātrums min-1 3 000 3 000
Maks. griezes moments Nm 2 5
Maks. vārpstu nobīde
– Radiālā mm ± 3,0 ± 5,0
– Aksiālā mm ± 4,0 ± 5,0
– Leņķiskā grādi ± 12 ± 15
Vērpes stingrība (Torsionālā) Nm/rad 28 43
Radiālā stingrība N/mm 7 9
Inerces moments g·cm² 106 220
Maks. spiediena (fiksācijas) spēks Ncm 100 300
Temperatūras diapazons °C -30/+80 -30/+80
Svars (aptuveni) g 88 140
Stiprinājuma materiāls Nerūsējošais tērauds 1.4305 Nerūsējošais tērauds 1.4305
Savienojošais elements Poliuretāns-Hytrel ® Poliuretāns-Hytrel ®

Asu diametru kombinācijas DKPS 4848-SS

d1/d2 06 08 10 12
06 x x x x
08 x x x
10 x x
12 x

Asu diametru kombinācijas DKPS 5658-SS

d1/d2 12 14 16 18 19
12 x x x x x
14 x x x x
16 x x x
18 x x
19 x
