Mekanex zobratu tipa savienojumiem ir dubulti izliektu zobu profils, kas nodrošina aksiālu kustību, zemu berzi un minimālu slodzi leņķiskas novirzes gadījumā. Uzmava ir izgatavota no precīzi izlieta neilona.
- Laba vērpes stingrība
- Minimāla brīvkustība
- Kompakta konstrukcija
- Mazs svars un mazs inerces moments
- Paredzēti griezes momentam līdz 840 Nm
- Paredzēti vārpstām ar diametru 6–65 mm
Materiāls
Zobratu rumba rumba = tērauds
Uzmava = poliamīds (neilons)
Konstrukcija
Dubulti izliektā zobu forma nodrošina aksiālu kustību, zemu berzi un minimālu slodzi, kas rodas vārpstu neprecīzas centrēšanas gadījumā. Neilona uzmavas ir izturīgas pret netīrumiem un mitrumu.
Uzmavas paredzētas darbam temperatūras diapazonā no -20 °C līdz +80 °C, bet īslaicīgi iztur temperatūru līdz +120 °C. Tas ļauj izmantot savienojumu daudzās skarbās darba vidēs.
Savienojumam nav nepieciešama ne eļļošana, ne blīvju vai blīvgredzenu apkope. Tas ir arī viegli tīrāms un pārbaudāms.
Kompaktā konstrukcija nodrošina mazu svaru, lielu pārnesamo griezes momentu un mazu inerces momentu. Savienojumam ir precīzi lietas, koncentriskas uzmavas un rumbas, kas piemērotas darbam ar lielu apgriezienu skaitu.
Nav skrūvju, tapu vai atloku.
| Jauda | Nobīdes | Maks. apgriezieni min-1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikula Nr. | Griezes moments | 1000 min-1 | 1500 min-1 | 3000 min-1 | ||||||||

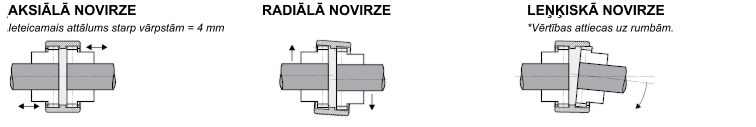

| Nom (Nm) | Max (Nm) | Nom (kW) | Max (kW) | Nom (kW) | Max (kW) | Nom (kW) | Max (kW) | Asiālā | Radiālā | Leņķiskā* | ||
| 224-M14 | 11,5 | 23 | 1,1 | 2 | 1,6 | 3,3 | 3,3 | 6 | ±1 | 0,7 | ±2° | 14000 |
| 224-M19 | 18,5 | 36,5 | 1,8 | 3,7 | 2,7 | 5,5 | 5,4 | 11,1 | ±1 | 0,8 | ±2° | 12000 |
| 224-M24 | 23 | 46 | 2,3 | 4,7 | 3,4 | 7 | 6,9 | 14,1 | ±1 | 0,8 | ±2° | 10000 |
| 224-M28 | 51,5 | 103,5 | 5,2 | 10,6 | 7,8 | 15,9 | 15,6 | 31,8 | ±1 | 1 | ±2° | 8000 |
| 224-M32 | 69 | 138 | 7 | 14,1 | 10,5 | 21,1 | 21 | 42,3 | ±1 | 1 | ±2° | 7100 |
| 224-M38 | 88 | 176 | 9 | 18 | 13,5 | 27 | 27 | 54 | ±1 | 0,9 | ±2° | 6300 |
| 224-M42 | 110 | 220 | 11,2 | 22,5 | 16,8 | 33,7 | 33,6 | 67,5 | ±1 | 0,9 | ±2° | 6000 |
| 224-M48 | 154 | 308 | 15,8 | 31,6 | 23,7 | 47,4 | 47,7 | 94,8 | ±1 | 0,9 | ±2° | 5600 |
| 224-M55 | 285 | 570 | 29 | 58 | 43,5 | 87 | 87 | 174 | ±1 | 1,2 | ±2° | 4800 |
| 224-M65 | 420 | 840 | 42,9 | 85,8 | 64,3 | 128,7 | 128,7 | 257,4 | ±1 | 1,3 | ±2° | 4000 |
| Artikula Nr. | A | B | C | D | E | F | G | d min | d max | Svars (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 224-M14 | 41 | 51 | 4 | 23,5 | 25 | 6,5 | 38 | 6 | 14 | 0,166 |
| 224-M19 | 48 | 55 | 4 | 25,5 | 32 | 8,5 | 38 | 8 | 19 | 0,276 |
| 224-M24 | 52 | 57 | 4 | 26,5 | 36 | 7,5 | 42 | 10 | 24 | 0,312 |
| 224-M28 | 68 | 86 | 4 | 41 | 45 | 19 | 48 | 10 | 28 | 0,779 |
| 224-M32 | 75 | 84 | 4 | 40 | 50 | 18 | 48 | 12 | 32 | 0,918 |
| 224-M38 | 85 | 84 | 4 | 40 | 58 | 17 | 50 | 14 | 38 | 1,278 |
| 224-M42 | 95 | 88 | 4 | 42 | 63 | 19 | 50 | 20 | 42 | 1,473 |
| 224-M48 | 100 | 104 | 4 | 50 | 68 | 27 | 50 | 20 | 48 | 1,777 |
| 224-M55 | 120 | 124 | 4 | 60 | 82 | 29,5 | 65 | 25 | 55 | 3,38 |
| 224-M65 | 140 | 144 | 4 | 70 | 95 | 36 | 72 | 25 | 65 | 4,988 |
